1. Konfiguracja mechaniczna i struktura połączenia

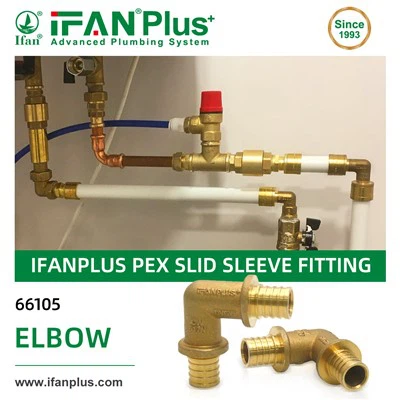

Złączki szkiełkowe PEX ifan są zaprojektowane z wieloskładnikowym korpusem z pierwotną wkładką, pierścieniem uszczelniającym i zewnętrznym ślizgowym rękawem. Struktura jest zaprojektowana do liniowego zaangażowania, w którym rura PEX jest rozszerzona, a montaż rękawy przesuwa się, tworząc mechaniczny zamek. Ciało wkładki zawiera podwójne O-ringy i grzbiety ustalające w celu zwiększenia integralności uszczelnienia. Wymiary podążają za kompatybilnością ISO 15875-5 i ASTM F877, zapewniając znormalizowane dopasowanie u różnych producentów rur PEX. Wyrównanie komponentów jest weryfikowane podczas montażu w celu spełnienia tolerancji koncentryczności i głębokości wstawiania.
2. Podstawowy skład materiału i certyfikacja
Złącze są wytwarzane przede wszystkim z kutych mosiądzu CW617N lub PPSU (polifenylosulfon) dla wariantów niemetalicznych. Surowce mosiężne są certyfikowane na EN 12165 z analizą elementarną potwierdzającą przestrzeganie wymagań wody pitnej. Części PPSU są formowane za pomocą żywicy dziewiczej z opornością termiczną i chemiczną zweryfikowaną za pomocą DSC (różnicowa kalorymetria skaningowa) i FTIR (spektroskopia w podczerwieni Fouriera-transforma). Wszystkie partie materiałów są rejestrowane w celu identyfikowalności i zgodności jakości. Komponenty mosiężne są wyróżniane po wyposażeniu, aby zmniejszyć naprężenie szczątkowe i zniekształcenie obróbki.
3. Wykończenie powierzchniowe i obróbka poszyjna
W przypadku mosiężnych wyposażenia wykończenie powierzchniowe stosuje się poprzez galwaniczne lub mechaniczne polerowanie. Nikiel lub chromowe warstwy posiłków wahają się od 8 do 15 µm, zweryfikowane przez wskaźniki grubości powłoki prądu wirowego. Chropowatość powierzchni jest utrzymywana w Ra mniejszym lub równym 1,6 µm, aby zapewnić płynne zaangażowanie powierzchni rur i minimalne tarcie podczas instalacji. Złącze PPSU są wykończone czyszczeniem uwalniania pleśni i obróbką przeciwstatyczną. Testy rozpylania solnego na ISO 9227 wykonuje się na plamowanych złączkach w celu potwierdzenia odporności na korozję przy przedłużonej ekspozycji.
4. System uszczelniający O-ring i specyfikacje elastomeru
Każde dopasowanie obejmuje podwójne O-ringy EPDM umieszczone w wstępnie zamocowanych rowkach na korpusie wkładki. O-ringi są zgodne z wymaganiami en 681-1 dla uszczelnień elastomerowych i są odporne na cykl termiczny, wodę chlorowaną i kompresję mechaniczną. Twardość jest testowana przy użyciu durometrów brzegu, ukierunkowane na wartości między 70–80. Testy zestawu kompresji i wydłużenie przy przerwie są wykonywane odpowiednio zgodnie ze standardami ASTM D395 i D412. Smarowanie jest nakładane do O-ringów przed montażem, aby ułatwić wstawianie rury bez uszkodzenia.
5. Projektowanie i siła retencyjna przesuwana
Zewnętrzny rękaw przesuwany jest wytwarzany ze stopu ze stali nierdzewnej lub aluminium, w zależności od wariantu produktu. Średnica wewnętrzna jest precyzyjnie obrabiana w celu dopasowania zewnętrznej średnicy rury, zapewniając położenie ścisłej retencji osiowej. Końce rękawów są fazowane, aby złagodzić ruch ślizgowy podczas połączenia. Testy siły osiowej potwierdzają, że rękaw utrzymuje rurę bezpiecznie w warunkach rozszerzalności ciśnieniowej i cieplnej. Testy mechaniczne wykonuje się w celu pomiaru siły wstawiania, odporności na wyciąganie i utrzymywanej pojemności obciążenia w cyklach temperatury.
6. Tolerancje wymiarowe i zamienność
Wszystkie krytyczne wymiary-Insert OD, głębokość rowka o-ring, identyfikator rękawa i dopasowanie długości-obrabiane lub uformowane w ± 0. 05 mm tolerancji. Cyfrowe zaciski i współrzędne maszyny pomiarowe (CMM) są używane do sprawdzania poprawności. Złącze są zaprojektowane tak, aby były kompatybilne z rurami PEX zgodnymi z ISO 15875 i ASTM F876, umożliwiając wymianę całego systemu. Złączki są testowane przy użyciu narzędzi mierników i części godowych od producentów stron trzecich, aby zapewnić kompatybilność i spójność kompatybilności między marką.
7. Testowanie ciśnienia hydrostatycznego i upływu
Każde dopasowanie szkiełki PEX ifan ifan jest poddawane badaniu ciśnienia hydrostatycznego przy 1,5 × znamionowym ciśnieniu roboczym. Typowe wartości testowe osiągają 20 barów przez 10 minut w warunkach czystej wody. Kontrola wycieku jest przeprowadzana poprzez wzrokowe zanurzenie i testowanie ciśnienia powietrza z wykrywaniem pęcherzyków. Testy na poziomie wsadowym obejmują weryfikację serii wysokiego ciśnienia, w której złączki muszą przekraczać progi ciśnienia awarii powyżej 50 barów. Dokumentacja jest rejestrowana i powiązana z identyfikatorami partii produkcyjnych.
8. Ocena cyklu termicznego i starzenia się
Aby zapewnić wydajność w różnych warunkach środowiskowych, złączki są narażone na testy cykliczne termiczne między stopniem -20 a 95 stopniem. Każdy cykl zawiera przepływ wody na ciśnienie przez dopasowanie w określonym przedziale czasu. Komponenty PPSU i mosiężne są kontrolowane pod kątem zmiany wymiarowej, przebarwień i integralności uszczelnienia po cyklizacji. Dodatkowe testy starzenia obejmują ekspozycję UV dla części polimerowych i wytrzymałość natryskową solą dla plakowanych elementów. Wyniki są oceniane zgodnie z ISO 19893 i ASTM F876 Załącznikiem standardów testowania.
9. Kontrola jakości linii montażowej i kontrola wbudowana
Produkcja dopasowania obejmuje wiele punktów kontrolnych kontroli jakości w linii. Obejmują one kontrolę wizualną wad powierzchniowych, walidację wymiarową i potwierdzenie obecności O-ring za pomocą systemów widzenia maszynowego. Po schemacie 100% złączek jest funkcjonalnie sprawdzane pod kątem blokady wewnętrznej i koncentryczności. Czujniki momentu obrotowego służą do weryfikacji szczelności wstępnie wyposażonych komponentów, takich jak rękawy lub zintegrowane adaptery. Operatorzy postępują zgodnie ze standardowymi procedurami operacyjnymi (SOP), a dane kontroli są rejestrowane w systemie ERP pod kątem identyfikowalności.
10. Opakowanie, etykietowanie i identyfikowalność produktu
Zakończone elementy są oczyszczane, suszone i pakowane w poszczególnych przedziałach lub uszczelnionych worków, aby zapobiec zanieczyszczeniu lub deformacji podczas tranzytu. Każdy pakiet zawiera etykiety wskazujące numer części, rodzaj materiału, klasę ciśnienia i kod działki produkcji. Kody QR Link do certyfikatów cyfrowych i instrukcji produktów. Instrukcje przechowywania, zakresy temperatury i wytyczne instalacyjne są wyraźnie wydrukowane w celu przejrzystości łańcucha dostaw. Proces pakowania IFAN jest następuje procedur ISO 9001: 2015, zapewniając identyfikowalność od surowca do wysyłki końcowej.
Wniosek: precyzja produkcji i niezawodność techniczna
Złącze slajdów PEX ifan Quick-Connect są opracowywane przez rygorystyczne ramy produkcji i kontroli. Od analizy surowca po obróbkę, integrację O-ring, poszycie i testowanie ciśnienia, każdy komponent jest kontrolowany pod kątem dokładności wymiarowej i integralności połączenia. Złącze są zbudowane do wykonywania pod wpływem naprężeń hydraulicznych i zmian temperatury przy jednoczesnym zachowaniu szczelnych uszczelek. Dzięki ustrukturyzowanej identyfikowalności i kompatybilności w globalnych standardach rur PEX, IFAN zapewnia produkt o wysokiej specyfikacji dla technicznie wymagających systemów rurociągów.
